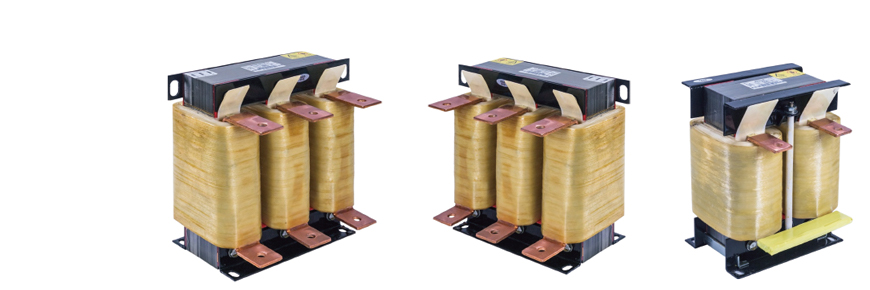

電抗器
什么是電抗器？
電抗器是一種電感器和電容器的組合，用于控制電路中的電感和電容。它主要用于調節電流和電壓的幅值和相位，以優化電力系統的性能，通過改變電路的阻抗來實現調節功能。
電抗器的工作原理：
電抗器通常采用沒有導磁材質的空心線圈制造而成。當電網系統出現了短路故障的時候，從而會導致產生數值較大的短路電流。所以為了能夠?qū)崿F(xiàn)某種斷路器遮斷容量的條件要求，則就應該常在出現短路的位置上串聯電抗器做到增強短路阻抗能力和限制短路電流能力。
電抗器的作用：
1、 并聯電抗器的作用；它具有能夠改變和完善電力系統無功功率相關運行狀況的許多功能，常常被應用于無功補償中。簡單的來說電抗器可以起到改善長輸線路上面的電壓分布作用，可實現吸收電纜線路中的充電容性無功，并且電抗器還能有效的防止發電機長線路時會發生自勵此諧振現象。
2、 串聯電抗器的作用；一般情況下它主要是用來起到限制短路電流的作用，不僅如此也有能夠在濾波器當中和電容器實現串聯或者是并聯，從而可以起到限制電網中所產生的高次諧波。
3、 直流電抗器的作用；通常被安裝在變頻系統中的直流整流環節和逆變環節兩個單位之間，主要用途就是能夠把疊加到直流電流上的交流分量限制在某一項規定的數值中，可以有效的確保電流的持續性并且還能降低電流脈沖數值，從而直流電抗器能促使逆變環節的運作更加的可靠與穩定，同時起到改善變頻器的功率的作用。
4、 輸入電抗器的作用：主要是用于限制電網中的電壓發生突變或者是操作電壓時所產生的電流沖擊現象。當平滑電源電壓中比如尖峰脈沖、平滑橋式整流電路換相引起電壓缺陷等情況時，輸入電抗器可以起到有效的保護變頻器和改善功率的作用，并且能夠防止來自電網的干擾同時做到降低整流單元產生的諧波電流對電網的污染。
5、 輸出電抗器的作用；可起到補償線也就是50米到200米左右的部分電容影響，而且還能抑制輸出諧波電流從而提升輸出高頻抗阻，并且抑制DV/DT降低高頻漏電現象保護變頻器和減少設備噪音的作用。當電抗器在處于補償功率狀態的時候，通常都會受到來自諧波電壓和電流的沖擊，導致電容器出現損壞與功率因數減少，因此有必要在補償?shù)臅r(shí)候?qū)χC波進行治理。
6、 限流電抗器的作用；主要被應用于在電力系統之中，當發生了故障的時候會限制饋線過流。
